Наркозно-дыхательный аппарат АМ70

Сверхкомпактный наркозно-дыхательный аппарат с электроприводом турбинного типа AM70.

Турбина

• Дыхательный объем 5–1500 мл, ±4 мл или 10%, в зависимости от того, что больше
• Уменьшение расхода кислорода и анестезиологическое обеспечение для мелких животных

Интегрированная конструкция

• Встроенные дыхательные мешки и контуры
• Экономия пространства

Три варианта установок

• Настольная, настенная установки и установка на тележку
• Гибкая конфигурация

Широкоформатная сенсорная панель

• Емкостная сенсорная ЖК-панель с диагональю экрана 10 дюймов
• Одновременный вывод на экран нескольких форм волны и 6 показателей; удобное управление с интуитивно понятным интерфейсом

Выход переменного тока

• Два выхода переменного тока
• Упрощенное взаимодействие с другими устройствами

Контроль расхода газа

• Вспомогательная конфигурация для контроля CO2 и анестетического газа
• Безопасность анестезии

Технические характеристики аппарата ИВЛ

• Тип привода: Турбинный
• Режимы ИВЛ: VS (поддержка объемом), VCV (вентиляция, управляемая по объему), PCV (вентиляция, управляемая по давлению), SIMV (синхронизированная перемежающаяся принудительная вентиляция)
• Дыхательный объем (Vt): 5–1 500 мл
• Давление на вдохе (Pinsp): 5 см H2O–50 см H2O
• Поддерживающее давление (Psuppl): 3 см H2O–50 см H2O
• Положительное давление в конце выдоха (PEEP): ОТКЛ., 3 см H2O–30 см H2O
• Частота дыхательных движений (ЧДД): 2–60 уд./мин
• Минимальная частота дыхательных движений (Мин. ЧДД): 2–60 уд./мин
• Соотношение вдоха и выдоха (I:E): 4:1–1:8
• Продолжительность вдоха (Tinsp): 0,2–10,0 с
• Триггер по давлению (Ptrig): –20 см H2O~–0,2 см H2O
• Триггер по расходомеру (Ftrig) в условиях BTPS (температура тела 37 °С; давление окружающей среды и газ, насыщенный водяным паром): 0,2–15 л/мин
• Дыхательный объем (Vt): 0–3 000 мл
• Минутный объем вентиляции (MV): 0–100 л/мин
• Максимальное давление в дыхательных путях (PEAK): –20 см H2O~100 см H2O
• Положительное давление в конце выдоха (PEEP): 0 см H2O–70 см H2O
• Частота дыхательных движений (ЧДД): 0–120 уд./мин
• Соотношение вдоха и выдоха (I:E): 20:1–1:20

Физические характеристики

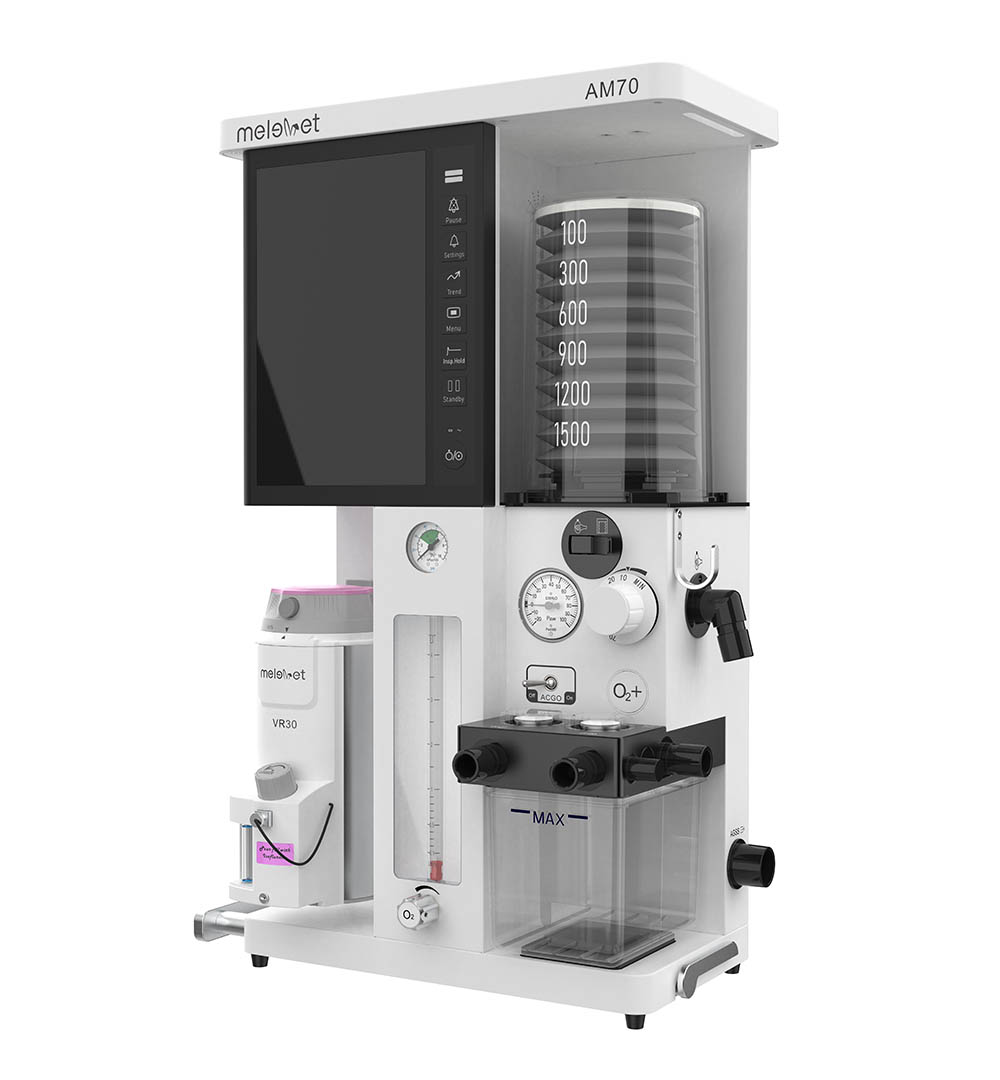

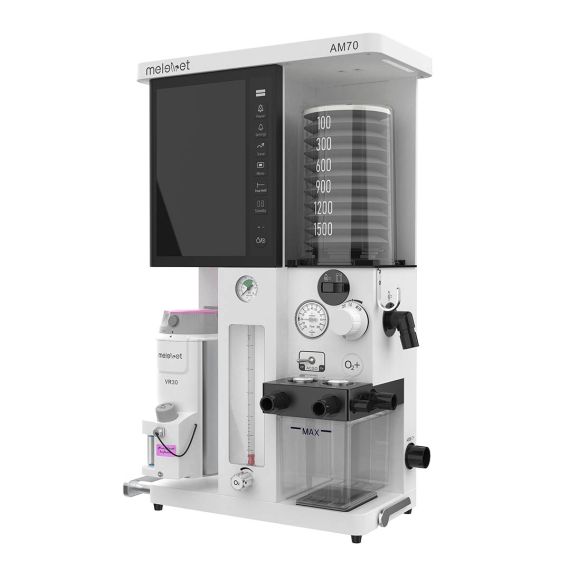

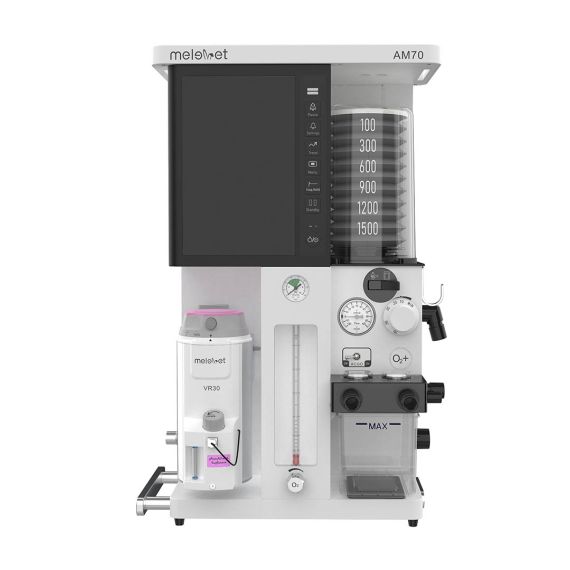

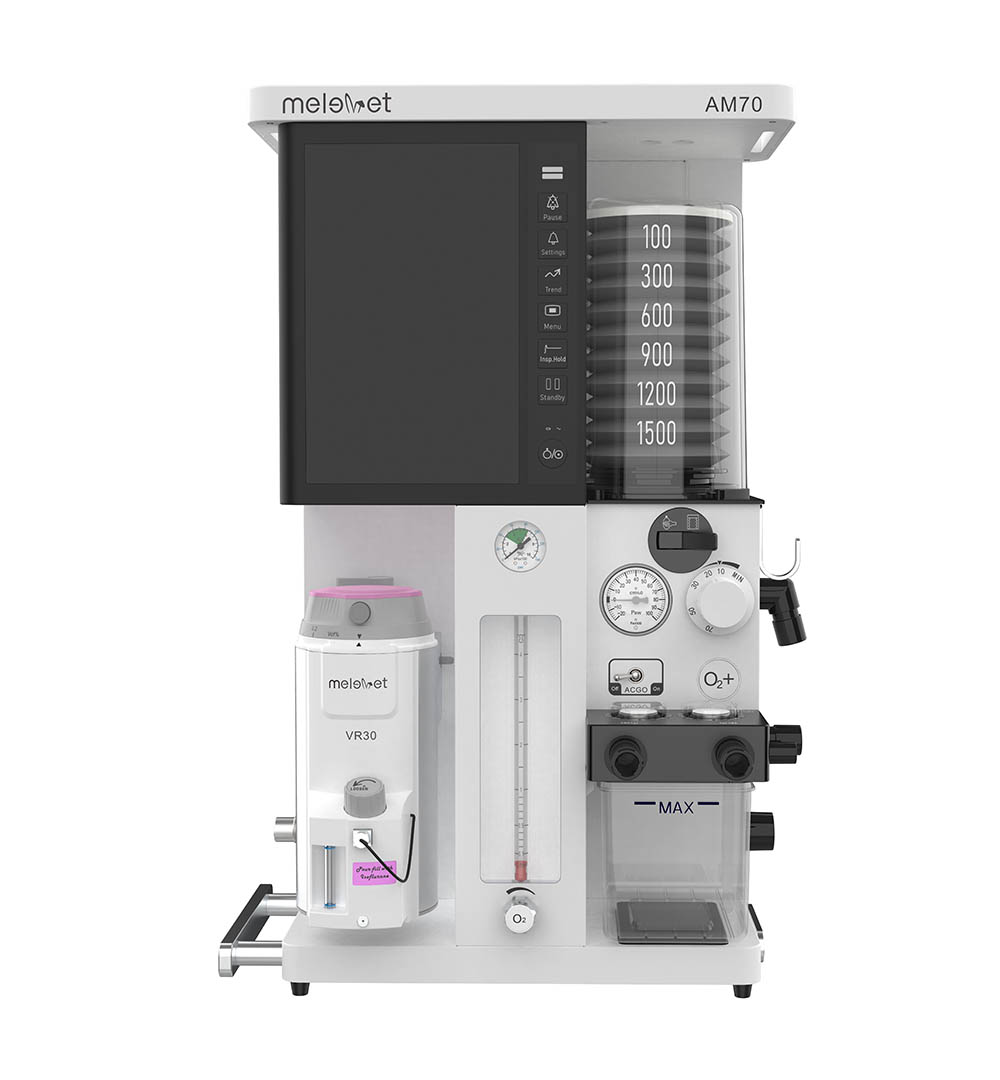

• Габариты без стойки: 666 Х 421 Х 274 мм

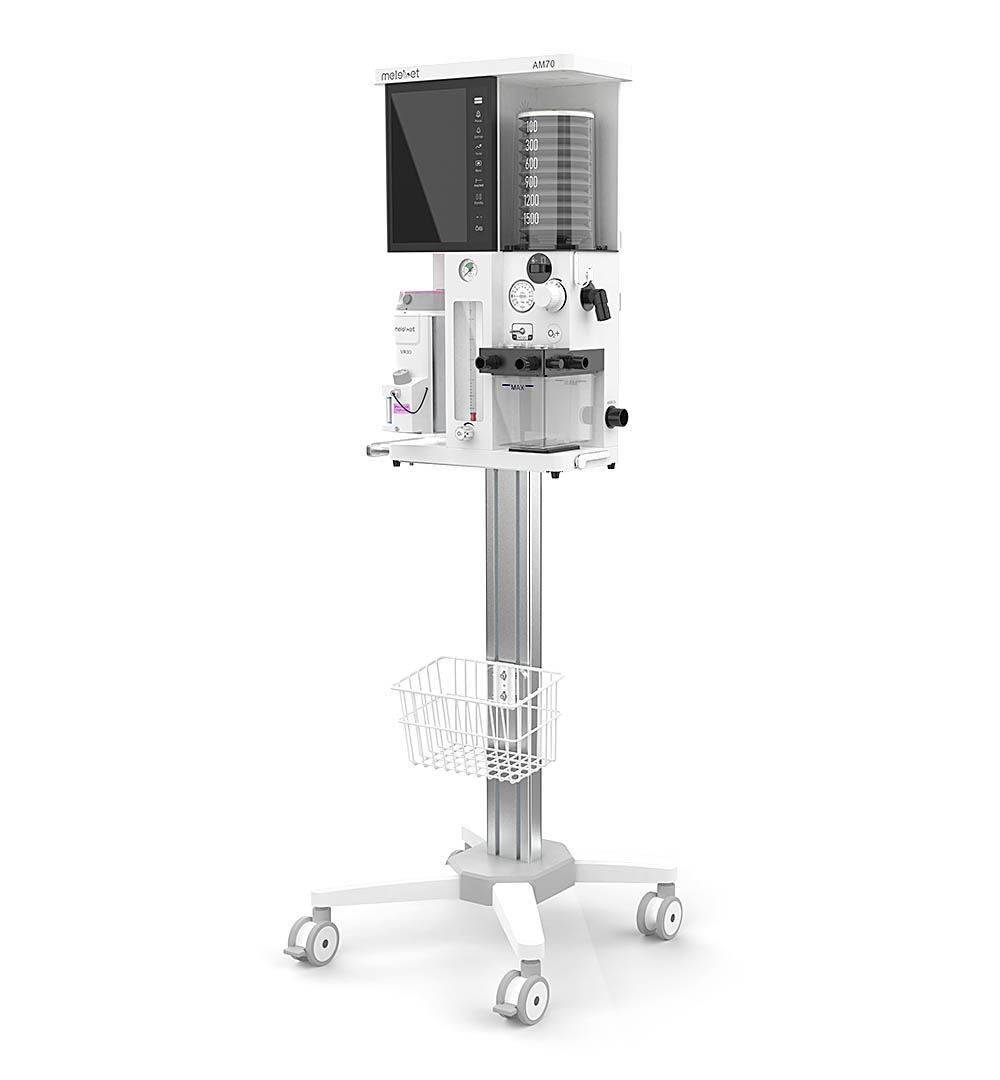

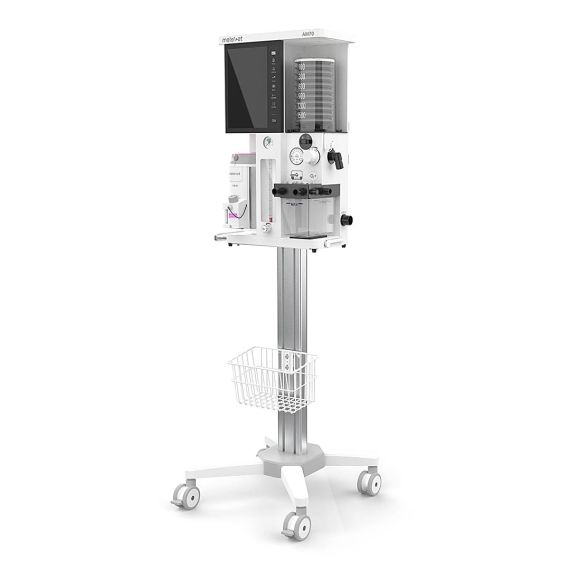

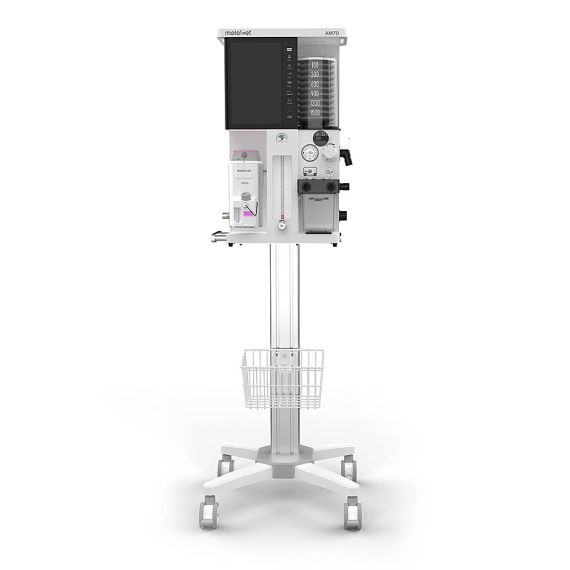

• Габариты со стойкой: 1500 X 487 X 537 мм
• Масса: ≤22 кг (с учетом стойки, испарителя и других принадлежностей)
• Максимальная нагрузка на поверхность: 10 кг
• Рукоятка: Одна рукоятка, расположенная сверху посередине
• Условия эксплуатации: Температура: 10~40; относительная влажность 15~95%
• Условия при хранении: Температура: 20~60; относительная влажность: 10~95%

Вывод данных

• Экран: Сенсорная панель с разрешением 1280х800 и диагональю экрана 10,1 дюймов

Электротехнические характеристики

• Входное напряжение: 100–240 вольт, 50/60 Гц
• Тип аккумулятора: Литий-ионный аккумулятор, 14,8 вольт, 5 000 мАч
• Минимальное время работы от аккумулятора: 120 минут (при полном заряде нового аккумулятора в стандартных условиях эксплуатации)
• Технические характеристики выходного напряжения: 2 источника выходного напряжения переменного тока, 100–240 вольт/1,8~0,9 А, 50–60 Гц

Технические характеристики системы контуров

• Исходный газ: Сжатый кислород/сжатый воздух/кислород
• Диапазон давления газа: 280–600 кПа/40–87 фунтов на кв. дюйм
• Тип порта: NIST (опционально DISS)
• Манометр газа: 0–1 МПа/0–140 фунтов на кв. дюйм
• Предохранительный клапан источника воздуха: Встроенный
• Регулировка расходомера: 0–4 л/мин
• Основание резервуара испарителя: Однокамерное положение Selectatec (Селектатек)

Технические характеристики дыхательной системы

• Дыхательный мешок с ручным управлением: Коаксиальный 22 мм (НД)/15 мм (ВД)
• Порт клапана вдоха: Коаксиальный 22 мм (НД)/15 мм (ВД)
• Порт клапана выдоха: Коаксиальный 22 мм (НД)/15 мм (ВД)
• Порт ACGO (вспомогательное общее выходное отверстие): Коаксиальный 22 мм (НД)/15 мм (ВД)
• Порт AGSS (система выведения анестетических газов): Внешнее коническое соединение 30 мм
• Давление в дыхательных путях: –20 см H2O~100 см H2O
• Регулируемый предохранительный клапан: Диапазон регулировки: 0~70 см H2O, закрытие одной кнопкой
• Емкость абсорбера CO2: Объем 1400 мл

Опционально

• Режимы ИВЛ: PCV, SIMV
• Исходный газ: Двойной источник газа/концентратор кислорода
• Установки: Настенная
• Тележка и расширение: Тележка SD70, платформа концентратора кислорода, одинарный/двойной E
• Модули контроля: Контроль СО2 полнопоточный/с отбором проб
